柳東新區文化廣場項目工程，位于柳州市柳東新區園區總部大樓南側，南鄰龍湖，西靠縱十二路，北臨橫三路，建設用地南北向190m，東西向400m。廣場以"蝶舞"作為設計思路（見圖1），展示出百花齊放與蝶舞翩翩的建筑外型，傳遞"文藝普惠，民智為計"的指導思想。

廣場設置兩層地下室，寬137m左右，長310m左右。地下室底板基面構造標高-9.80m，使用鋼筋混凝土框架結構，其中地下一層樓面及地下室頂板無上部結構的范圍采用密肋梁樓蓋。兩層地下室平常作設備用房及停車庫，戰時可作為二等人員的掩蔽空間。整個工程地上構造分為A區（A1為科技館、A2為青少年宮）、B區（B1為群藝館、B2為文化配套中心）、C區（拱廊），地下設有兩層連通的地下室。A區科技館與青少年宮連為一體、B區群藝館與文化配套中心連為一體，A區、B區、C區之間設置變形縫。

圖1 柳州市柳東新區文化廣場建筑效果圖

本工程場地屬于巖溶殘丘地貌，地勢開闊，自然地面標高85-88m，原為水田、菜地等，地形較平坦，目前場地周邊均為空地。場地南側為規劃的人工景觀湖——龍湖，設計景觀水位為85.00m，部分基坑已開挖，基巖裸露，巖面埋深0-5m，呈波狀起伏，似小丘陵。本場地內無地表水發育，場地地下水以巖溶裂隙水為主，儲存于白云巖的孔隙和裂隙中，接受高水頭的側向補給，具承壓性。勘察期間，測得該層地下水的初見水位埋深1-7m，標高79.95-85.63m，多見于基巖面附近。穩定水位埋深0.9-4.5m，標高81.68-85.74m，具有一定的承壓性。

本工程項目地下室防水根據相關要求設計為一級防水，鋼筋混凝土抗?jié)B等級為P8，主要部位防水設計見圖2—5。

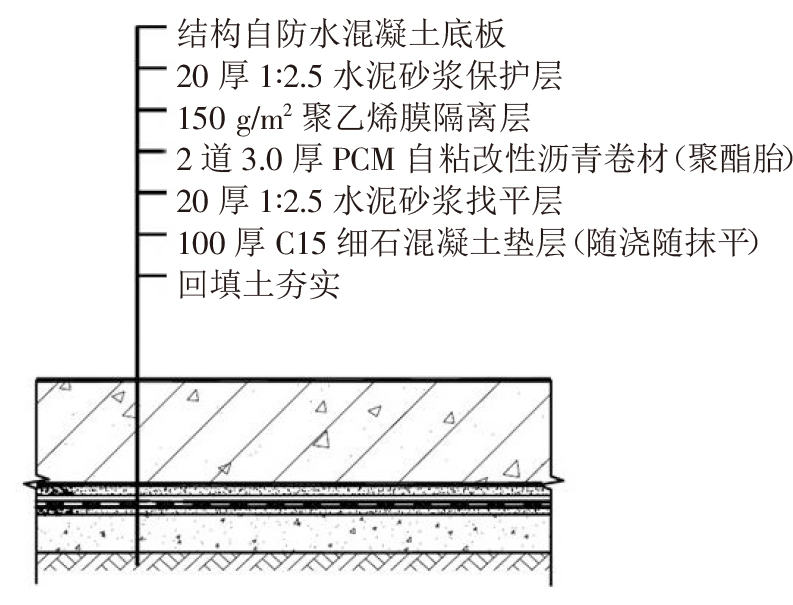

圖2 地下室底板防水設計

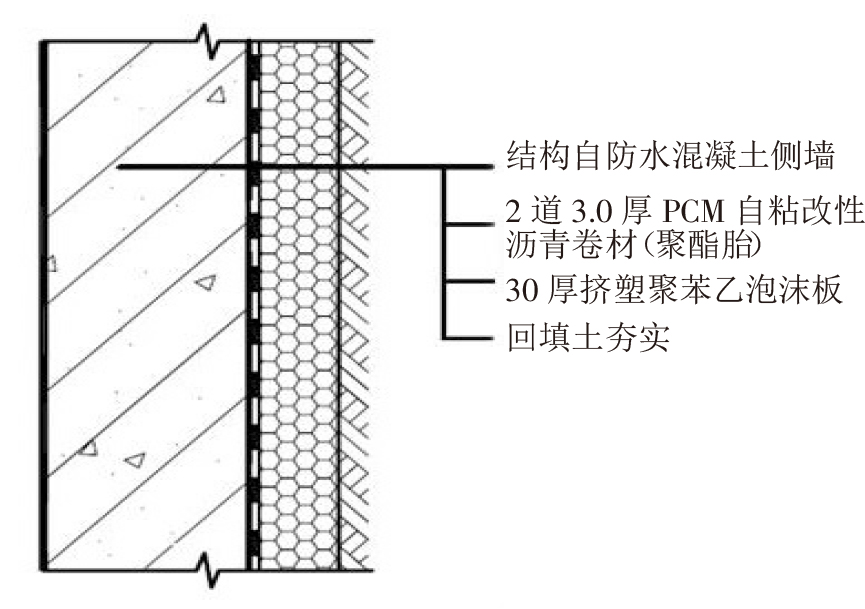

圖3 地下室側墻防水設計

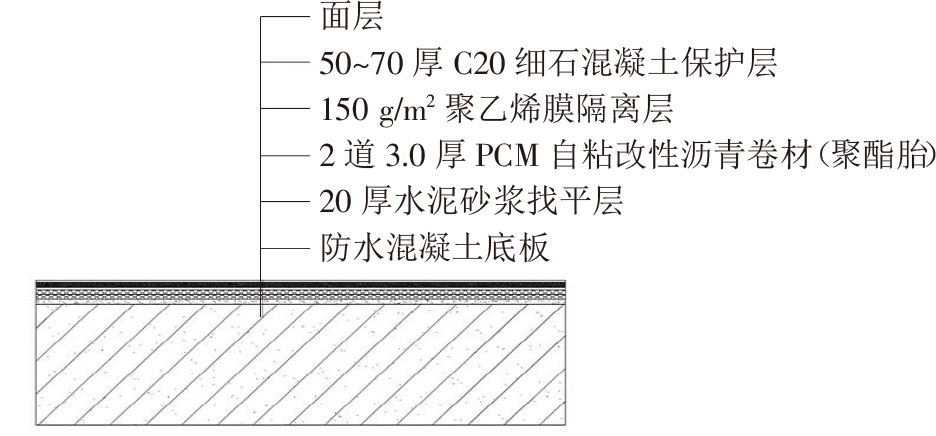

圖4 地下室非種植頂板防水設計

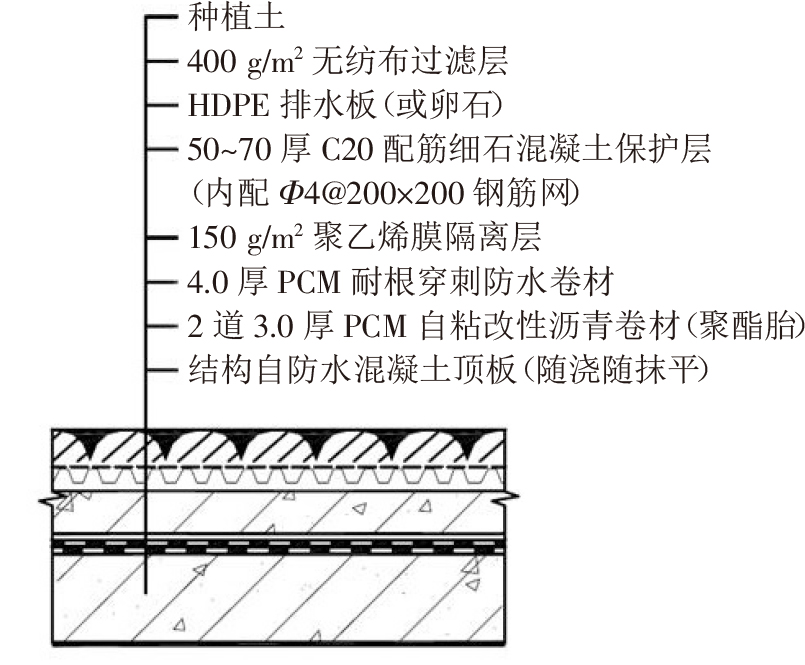

圖5 地下室種植頂板防水設計

3.1 防水材料選擇

防水卷材選用本公司生產的3.0mm厚PCM自粘聚合物改性瀝青防水卷材（PY類）。該卷材是通過在樹脂和合成橡膠改性瀝青中加入少量活性成分，以聚酯胎作為胎體，以PE膜為表面材料，結合硅油隔離膜制備而成的防水卷材。該卷材具備較強的基層防竄水性能，卷材中的高分子材料可與基層粘接劑中的高分子和無機膠凝材料構成界面互穿網絡，能有效避免防水層出現整體失效的情況。材料可冷施工，無火災隱患，不會污染環境，可直接在潮濕的基面上進行施工，基層無需做找平層，施工工藝便捷。另外，防水材料有較好的穩定性、延伸性、耐腐蝕性和耐候性。

3.2 防水施工工藝

3.2.1 施工工藝流程基層清理→涂刷基層處理劑→節點部位粘貼→定位、彈基準線→鋪貼第1道3.0厚PCM自粘改性瀝青防水卷材→第2道防水卷材定位、試鋪→鋪貼第2道3.0厚PCM自改性瀝青防水卷材→輥壓、排氣→收頭處理及搭接→試水試驗→防水層驗收→找坡層施工→找平層施工→第3道防水卷材定位、試鋪→鋪貼第3道4.0厚SBS改性瀝青耐根穿刺防水卷材→防水層試水試驗→防水層驗收。

3.2.2 施工詳細要點

1）基面處理

基面需清理干凈，確保無明水，較為干燥的基層應灑水潤濕，基面應平整光滑。平整度可以通過2m長的直尺進行檢查，最大間隙小于5mm。轉角或有預埋件的位置需做成八字角或圓弧狀，陰陽角位置用水泥砂漿做成圓弧形狀，陰陽角半徑需大于50mm。

2）彈線、試鋪

在基層表面按實際搭接的面積彈好卷材粘貼線，并按粘貼線試鋪卷材。根據現場實際情況進行彈線，以保證卷材鋪貼平直，避免由于累積誤差出現鋪貼歪斜。

3）涂刷基層處理劑

采用聚合物水泥漿料作為基層處理劑，配比根據使用說明，用攪拌機攪拌均勻。涂刮時用力適度，避免出現漏底和堆積，涂刷完后需及時查看，出現孔洞或裂縫的位置需重新涂刷。施工時要壓實、抹平，涂刷基層處理劑的范圍比卷材的長、短邊多出至少100mm。

4）鋪貼第1道3.0厚PCM自粘改性瀝青防水卷材

將PCM自粘卷材打開，對好基準線，從兩邊向中間卷起后鋪貼在已涂刷過基層處理劑的基層表面，用刀片切開隔離膜，然后打開向兩邊展開鋪貼。鋪貼時需要兩人配合，避免鋪貼出現不平齊。地下室外墻宜采用從下往上鋪貼方式。防水卷材應沿一個方向循序推進，保證卷材間搭接牢固。

5）碾壓排氣

待卷材鋪貼完后，使用橡膠板等軟質工具從卷材的中間向搭接邊的另外一側刮壓排出多余的空氣，保證卷材完全粘貼在基面上。施工下一卷卷材時，先把下層卷材交接部位的隔離膜撒開，再調整上層卷材對齊搭接控制線，使其平整鋪貼在下層卷材上面，同樣使用工具刮壓排氣。

6）搭接處理

卷材交互搭接施工時，搭接寬度長、短邊均為100mm，同時相鄰兩卷卷材的短邊搭接口需錯開至少500mm以上。卷材搭接施工前，需先把搭接部位擦干凈，避免各種雜質污染搭接面。大面施工完后，對收頭和異形部位進行檢查確認，若發現局部粘貼不密實，需使用專用密封材料進行密封。設有抗浮錨桿的位置，卷材鋪設完成后，二次灌注改性瀝青類密封材料對抗浮錨桿節點進行密封。

7）鋪貼第2道3.0厚PCM自粘改性瀝青防水卷材

與第1道鋪貼類似，卷材先定位、試鋪，再進行實鋪，方法同上。應注意將第1道卷材表面的各種雜質進行清理，做好搭接部位的防水處理。

8）收頭固定和封閉

卷材施工時四周端部的收頭需伸入深20mm、高40mm的凹槽內，利用金屬壓條固定，用聚合物防水砂漿填堵密封。

9）試水試驗

卷材施工完后，進行蓄水試驗，水位高于卷材面20mm，持續觀察24h，檢查有無滲漏之處，若有滲漏應進行處理，然后再次進行試水試驗，反復試驗直到?jīng)]有滲漏，方可提交驗收。驗收合格后需做好保護，盡快協商確定下一工序的施工。

10）找坡層施工

施工時先清理基面，確?；娌坏糜须s質和積水；水電預留孔管口和落水口的位置采用軟性材料進行堵塞；保證排水坡度的灰餅具備一定強度，再根據灰餅厚度找坡；找坡材料配比根據相關要求；施工完后對找坡層進行養護，不能出現起砂和起皮。另外，找坡層需設置分格縫，縫寬20mm左右，用改性瀝青類密封材料進行密封處理，縱橫縫最大間距小于6m。

11）找平層施工

與找坡層類似，施工前對基層進行清理，找平層材料使用20mm厚1∶3水泥砂漿，表面較為光滑的部位需進行鑿毛處理。找平層抹平收水后需進行養護，不得出現起砂和起皮。分格縫的設置與找坡層類似。

12）涂刷瀝青類基層處理劑

找平層上的基層處理材料為冷底油或?yàn)r青類防水涂料，涂刷時應注意力度，保證不出現漏底和堆積現象，施工完后需及時排查，對有孔洞或裂縫的位置需要重新涂刷。基層處理劑涂刷的寬度需要比卷材的長、短邊分別多出100mm和200mm。

13）鋪貼第3道4.0厚SBS改性瀝青耐根穿刺防水卷材

待基層滿足施工要求后，根據施工現場進行卷材的定位和試鋪，然后熱熔鋪貼耐根穿刺卷材。先揭除下一道卷材的隔離膜，用火焰加熱器對好卷材與自粘卷材之間的夾角，火焰與卷材表面距離保持在300mm左右，均勻加熱至耐根穿刺卷材的改性瀝青熔融（發亮）即可。應保證長短邊搭接處滿粘，粘接牢固、封閉嚴密。卷材的搭接寬度應大于100mm，立面卷材的收頭需壓入凹槽，并用金屬壓條固定，用聚合物防水砂漿密封。

14）試水試驗、驗收

試水試驗同上，蓄水24h后檢查有無滲漏點，若有滲漏應進行相應處理，重復試驗，直到不滲漏為止，方可提交驗收。驗收合格后需做好保護，盡快協商確定施工下一工序。

15）后續構造施工

隔離層采用0.4mmPE膜，其主要作用為避免防水層與上方的細石混凝土保護層形成粘連，消除機械咬合力。過濾層采用單位面積質量大于200g/m2的聚酯無紡布。種植土和植被層根據設計要求進行施工。

4.1 陰陽角防水處理

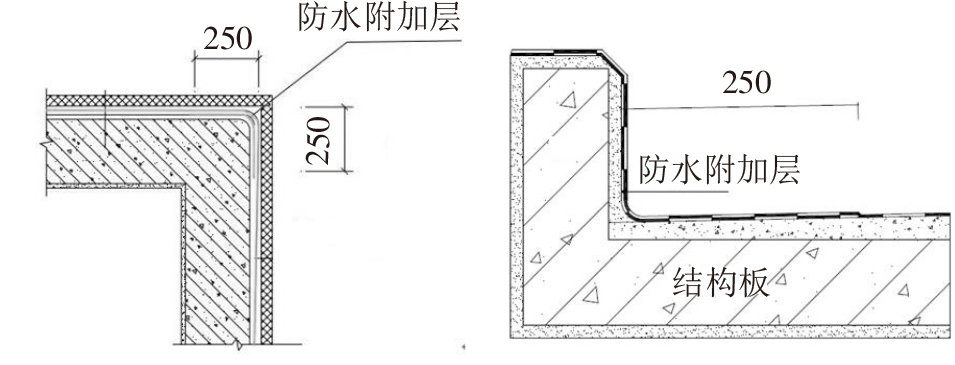

在基面陰陽角兩側做好防水附加層，其總寬度為500mm左右。平立面連接處的陰陽角需抹成圓角形狀，其中陽角半徑大于20mm，陰角半徑大于50mm（圖6）。

圖6 陽角（左）和陰角（右）防水處理

4.2 穿地下室外墻管道防水處理

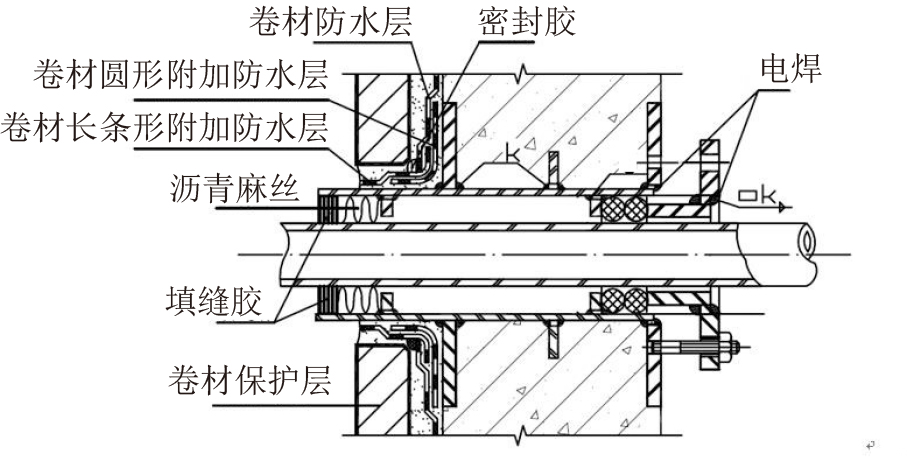

管道、線纜等存在更換需求，需用套管式防水設計，套管加焊止水環。套管與管道或線纜之間不得承受水壓，應在節點的外部設置集水井。室內套管的一端應與外墻平齊，澆筑混凝土?xí)r端口預留的套管需密封，防止堵塞孔洞。室外套管突出外墻至少150mm，在外墻模板上定好預留穿墻管位置并開洞，外墻合模之前把套管放入模板洞中固定好，合模后再密封穿墻管與模板之間的間隙。管道與套管之間的間隙用柔性材料填充，保證端面光滑，同時管道的接口不得設置在套管內。當?shù)叵滤惠^高時，需在套管周圍設緊固裝置來確?？p隙的填充料密實和不發生位移（圖7）

圖7 樁頭防水設計

4.3 地下室外墻施工縫防水處理

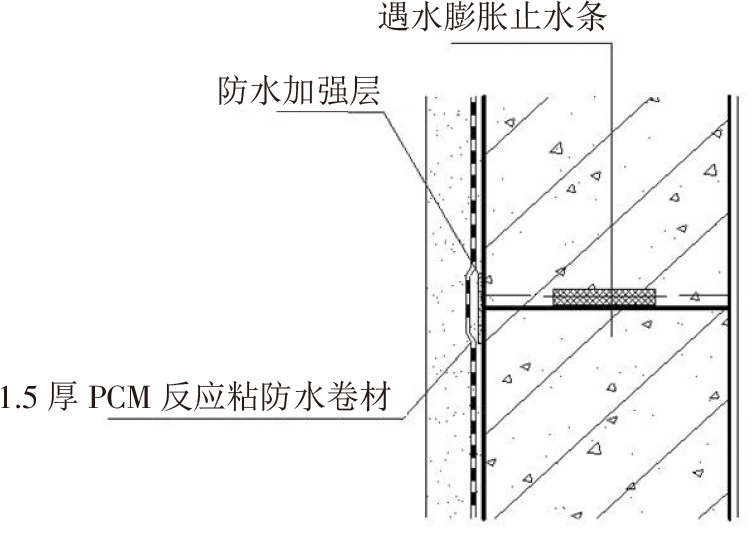

施工時應將基面表層的浮砂、灰塵和雜物等清理干凈，比較干燥的基面需要先灑水濕潤，確保無積水；陰陽角需要用水泥砂漿施工成圓弧狀。再采用聚合物水泥漿作基層粘接劑，騎縫濕鋪一道1.5mm厚PCM反應粘結型復合防水卷材作加強處理，施工縫兩邊附加層寬度應大于250mm；然后使用同類防水層覆蓋鋪貼（圖8）。

圖8 地下室外墻施工縫防水設計

4.4 樁頭防水處理

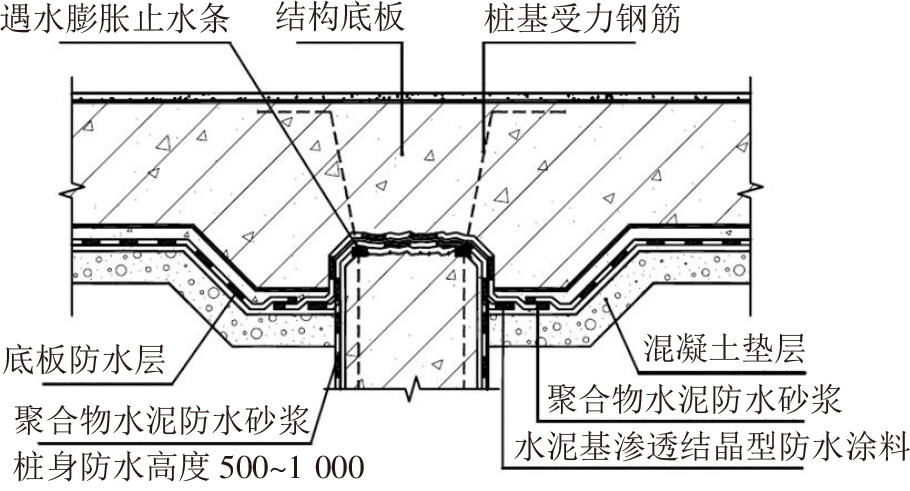

施工時，先對基層進行清理，保證基面無灰塵、浮砂、雜物和明水；陰陽角用水泥砂漿抹成圓弧，然后對樁頭采用滲透結晶型防水涂料進行涂刷，用量為1.5kg/m2左右，并將樁頭上的砂眼和細小縫隙用防水涂料密實。同時，在樁頭四周300mm左右范圍內涂刷聚合物水泥防水砂漿作為過渡層（圖9）。

圖9 樁頭防水設計

地下室防水設計和施工關乎建筑壽命和日常的正常使用，施工單位必須高度重視。地下室防水需要根據實際情況遵循防排相結合和因地制宜的原則，防水設計要有合理的構造層次，重視防水材料選擇和質量檢驗，加強防水施工隊伍現場管理，嚴格遵循設計要求和相關施工規范，做好防水施工，確保地下室防水功能的實現。
